1、項目概況
        重慶三峽銀行西永數據中心是三峽銀行在西永區的核心數據中心。本數據中心機房為新建大樓，地上五層，地下一層。所有系統的設計根據業務發展需要與設備使用要求進行整體規劃，統籌考慮，分期建設，保證整體可用性；總體裝修遵循重慶三峽銀行企業文化內涵和現代數據化氛圍,整體風格現代、大方、簡約，方案及材料選擇充分考慮環保、保溫、屏蔽、防水、防火、防塵、防鼠、不易變形等因素，體現了重要信息系統匯聚場地的裝飾特點；系統建設立足于高起點，采用國際先進、成熟、實用的技術，構建合理并適當超前的技術體系架構，用以確保長時間的技術領先，具有完整的安全策略和切實可靠的安全手段保障數據中心運行系統基礎環境的安全；各系統通過集成，實現資源和信息共享，增強對機房的運營管理能力，提高設備利用率，降低能耗，實現現代化科學的機房管理，確保計算機系統、通訊、空調、UPS、供配電等設備的安全性、可靠性和實用性；系統軟、硬件配置采用模塊化、開放式結構，以適應系統靈活組織、后期擴展和系統集成整體提升的需要。
2、實施亮點
        本項目以交付高品質工程”為管理目標，組建了項目深化設計團隊、工程管理團隊及公司保障團隊，以下是本項目工程實施特點：
        2.1  重視計劃預控，做好開工準備
        2.1.1任務分解與計劃
        整個團隊以項目經理為核心，細致熟悉圖紙，并與建設單位、設計單位進行對接，設計交底后，組織各專業工程師會同設計單位進行圖紙會審，充分了解設計意圖，并結合施工經驗提出綜合管線排布等優化建議；分析細化項目目標、可交付成果和項目工作，并將各工作專業子項和工作包的目標和任務分配到班組，責任到人，通過月、周、日計劃的預控糾偏來保證項目整體目標的達成。
        2.1.2施工組織設計與開工會
施工組織設計編制，根據項目建設特點及任務，從項目概況、建設內容、施工工藝、工序安排、管理團隊及勞動力資源安排、施工總平面、設備材料、進度、質量、安全文明等方面有針對性的編制施工組織設計用于指導施工；嚴格按照《開工會作業指導書》召集開工會，在開工會上，重點評估和確認了項目時間的控制節點、重要技術環節、質量控制點、重大危險源等重點管理內容。
        2.2過程中精益管理、嚴格高效
過程管理中嚴格按照開工會確定的重點管理內容進行進度、質量、安全、成本控制，嚴格執行計劃，出現偏差及時糾正，并確保人材機資金等資源條件符合計劃需求；加強勞務隊伍及供貨商管理溝通，必要時升級管理，尋求上級領導支持。
        2.2.1進度管理
突出關鍵節點預控，以關鍵工序?yàn)橹骶€，圍繞關鍵節點編制進度節點預控計劃，過程中圍繞關鍵節點進行人、材、機資源匹配，定期檢視關鍵節點，及時糾偏。
        2.2.2質量管理
突出質量控制點預控、樣板領路和廠驗，針對質量控制點制定質量措施；對主要工序?qū)嵤影孱I(lǐng)路，避免返工；強過程監控，發現問題，及時整改；對重要設備實施廠驗，組織技術專家進行廠家檢查驗收，解決與現場實施匹配對接。
        2.2.3安全管理
突出危險源預控和落實安全保證措施，進行針對性危險源評估，制定危險源安全管理預控措施并安全交底；每日檢查落實安全管理預控措施。

        2.3樣板領路
        堅持樣板領路是我公司在數據中心施工中保證施工質量的基本要求，結合本項目的實際情況，在施工前制定了詳細的樣板領路計劃，并嚴格實施。
        2.4測試驗收
        數據中心測試的目的是要保證各系統運行的安全可靠，特別是各系統邏輯關系是否符合設計要求這是測試的關鍵。利用假負載進行供配電、空調制冷在滿負荷運轉下的可靠性。模擬故障測試ATS切換、UPS放電、柴油發電系統是否按照既定邏輯關系實現設計功能。
在本項目在測試過程中，除進行了單機、單系統測試外，特別進行了各系統質量的聯合調試，通過聯合調試來檢測整個系統運行的可靠性。
        2.5成品保護
        成品保護是保證工程實體質量的重要環節，是施工管理的重要組成部分，本項目系統專業全，交叉作業多，實施過程中的成品保護尤為重要。既要對原基建完工成品進行保護，也要對在建工序、完工產品進行成品保護；針對本項目成立了成品保護小組，制定了全過程分階段的成品保護原則，確定了保護范圍、職責及措施；保證了完工成品的完整性。
        2.5.1重要設備采用透明塑料軟膜進行成品保護，不僅防止灰塵進入，同時直觀展示設備，起到警示作用。

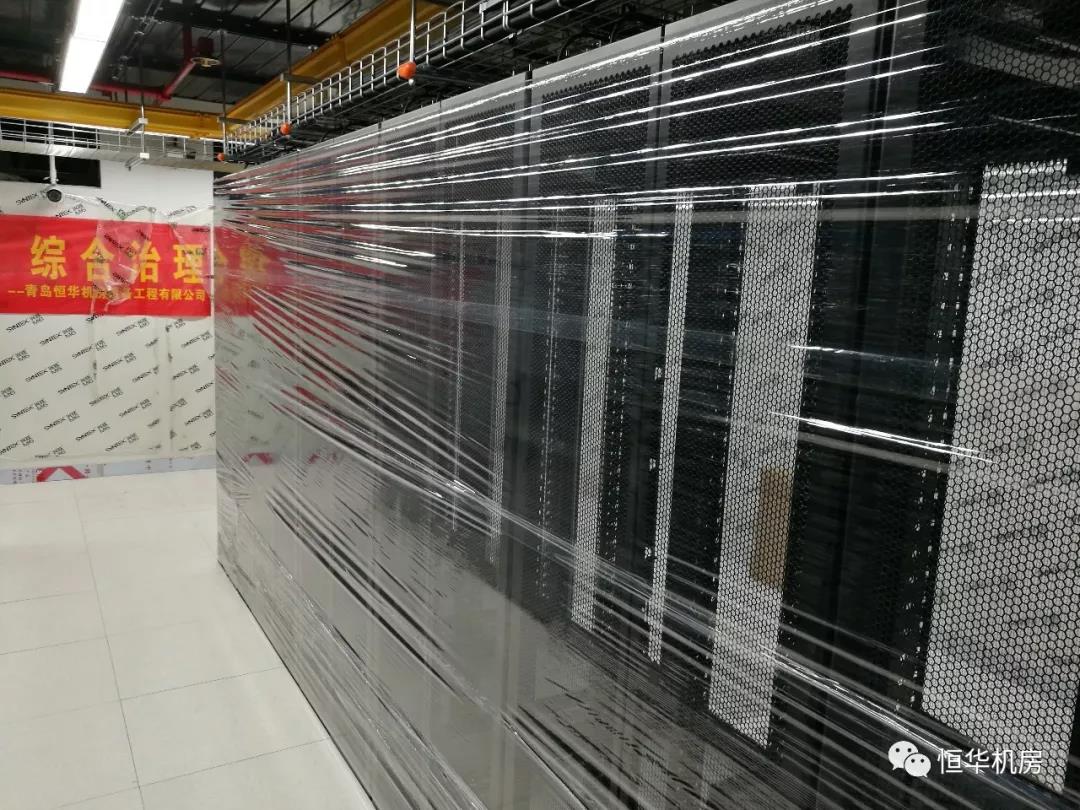

（機柜成品保護）

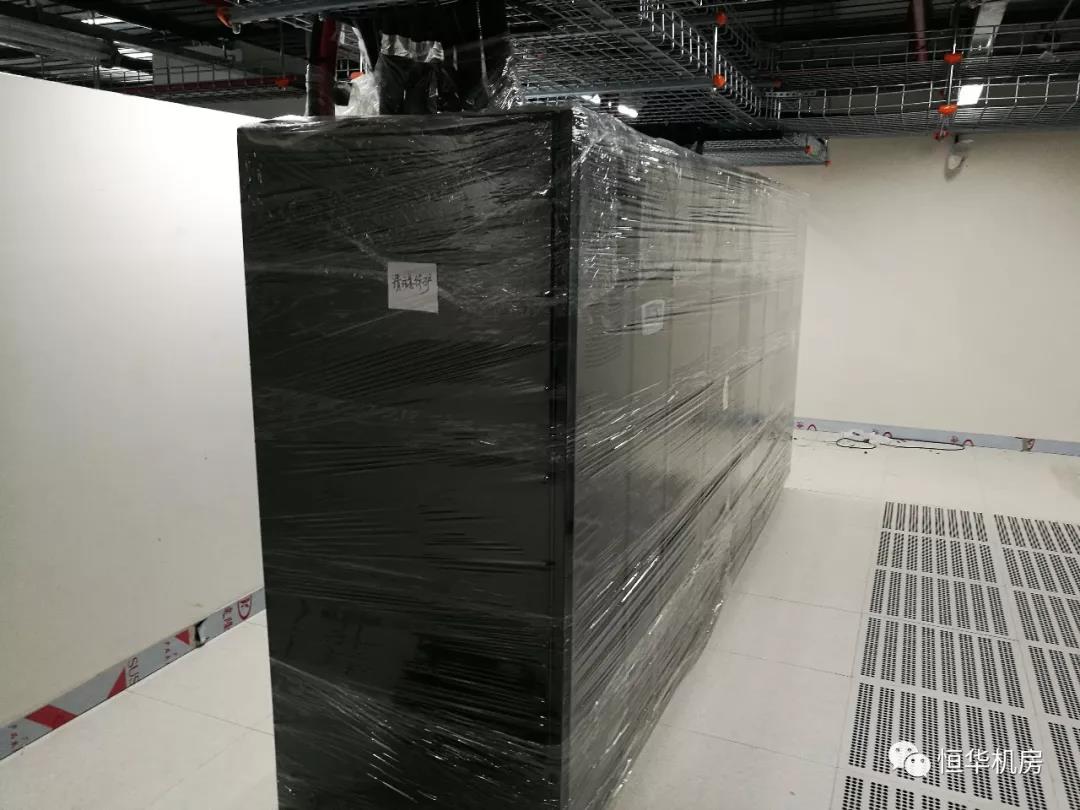

（UPS配電設備成品保護）

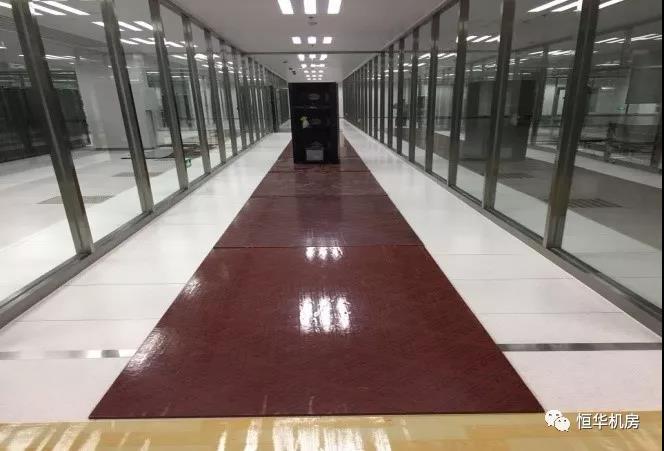

        2.5.2防靜電地板板縫內容易進入灰塵，采用地板革不僅避免灰塵進入，同時地板革有一定的厚度，避免物體打擊、磕碰的風險。

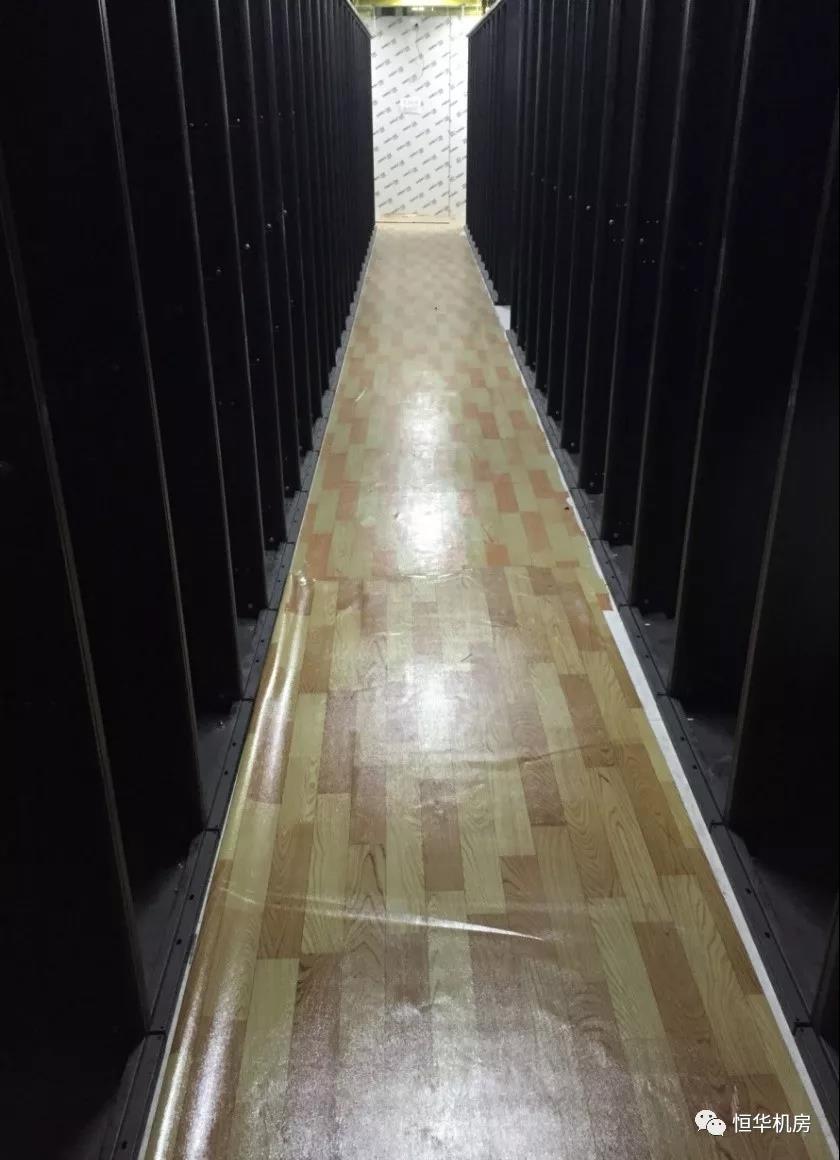

（防靜電地板保護-1）

（防靜電地板保護-2）

        2.5.3基建設施成品保護

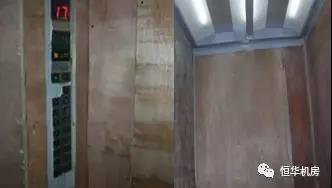

（基建設施成品保護-1）

（基建設施成品保護-2）

3、技術亮點

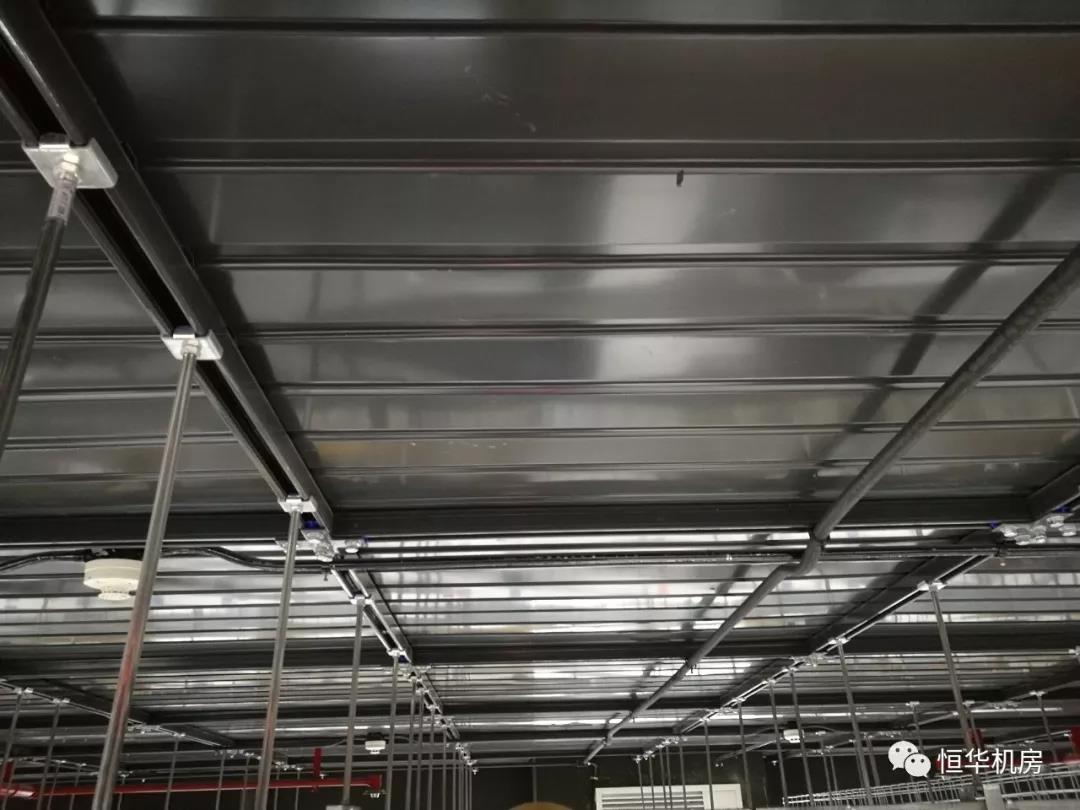

        3.1  頂棚瓦楞板保溫工藝
        綠色節能是數據中心發展的趨勢，通過房間內三位一體的保溫工藝減少空調冷量流失，達到降低能源消耗的目的，也特別適合于建筑物樓板保溫效果弱的數據中心。
        在頂棚樓板采用50mm厚巖棉板，利用保溫釘與頂棚樓板固定牢固，保溫層安裝亞光黑色瓦楞板，不僅燃燒等級達到A級，而且瓦楞板可以阻斷巖棉纖維脫落起到防塵、美觀易清潔的效果。

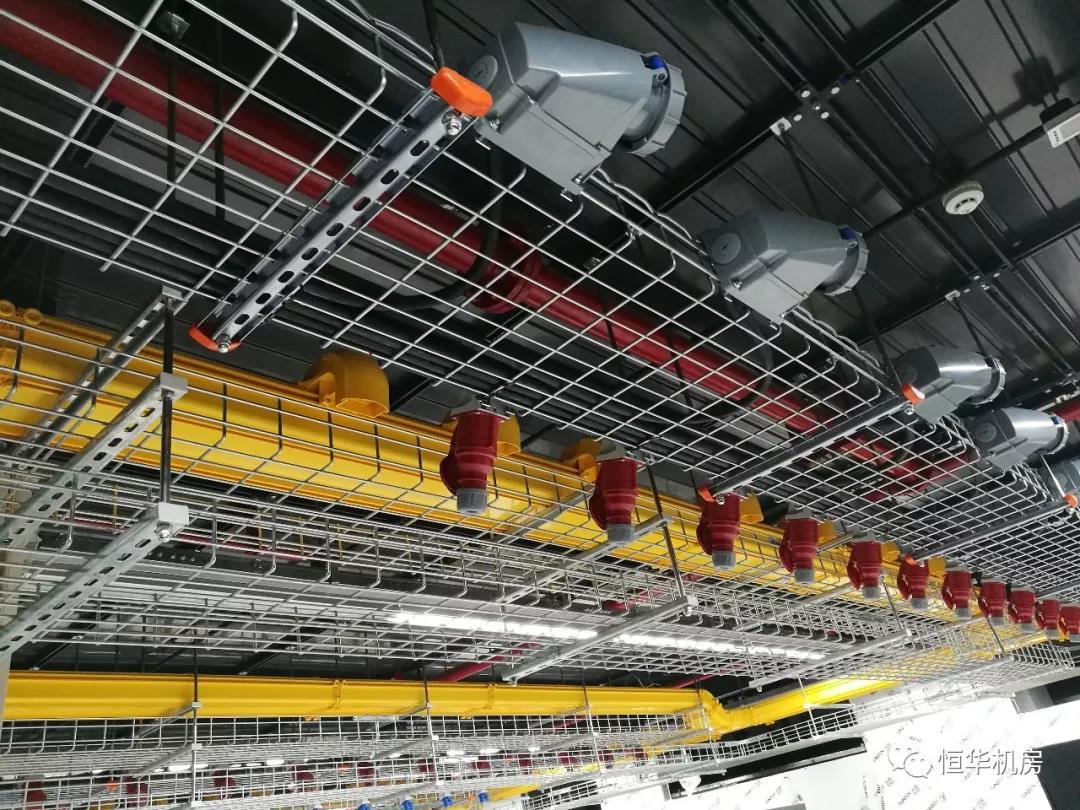

        3.2 聯合吊掛系統
        數據中心是一個多系統集成的場所，各種管線密布，如何在有效的空間內解決綜合管線的排布是工作的重點，通過聯合吊掛系統可以有效的解決綜合管線排布，保證管線排布的有序、美觀、整潔。

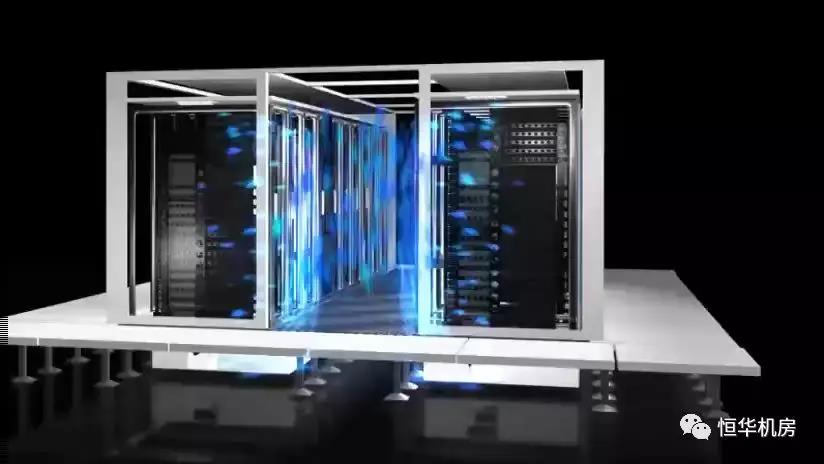

       3.3模塊化可調整冷通道
        冷通道封閉是當前數據中心普遍采用的一種模式，優點是提高了空調制冷效率，降低了能源消耗，缺點是更換不同寬度的機柜尺寸受限。本項目對冷通道側板采用常規和非常規尺寸伸縮組合的方式，以滿足建設單位后期機柜寬度尺寸調整的需求，即根據用戶機柜的寬度尺寸，如600mm\800mm預制模塊化伸縮可調整冷通道側板。

       3.4蓄電池監測
        可靠穩定的供電系統是數據中心穩定運行業務的基本要求，數據中心必須保證供電的連續性和安全性。對UPS蓄電池進行實時的監測是保證供電連續性和安全性的重要措施。
        通過對蓄電池組的電壓、電流、溫度、內阻等參數實時監測，實現對UPS蓄電池的維護管理預控，確保數據中心后備電源運行的可靠性和故障解決的及時性。

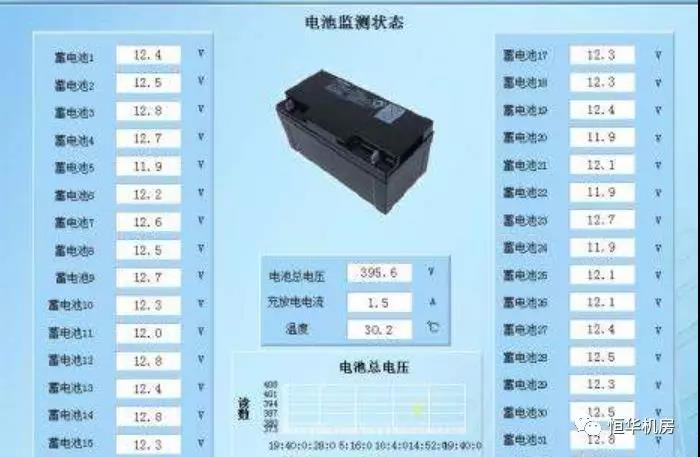

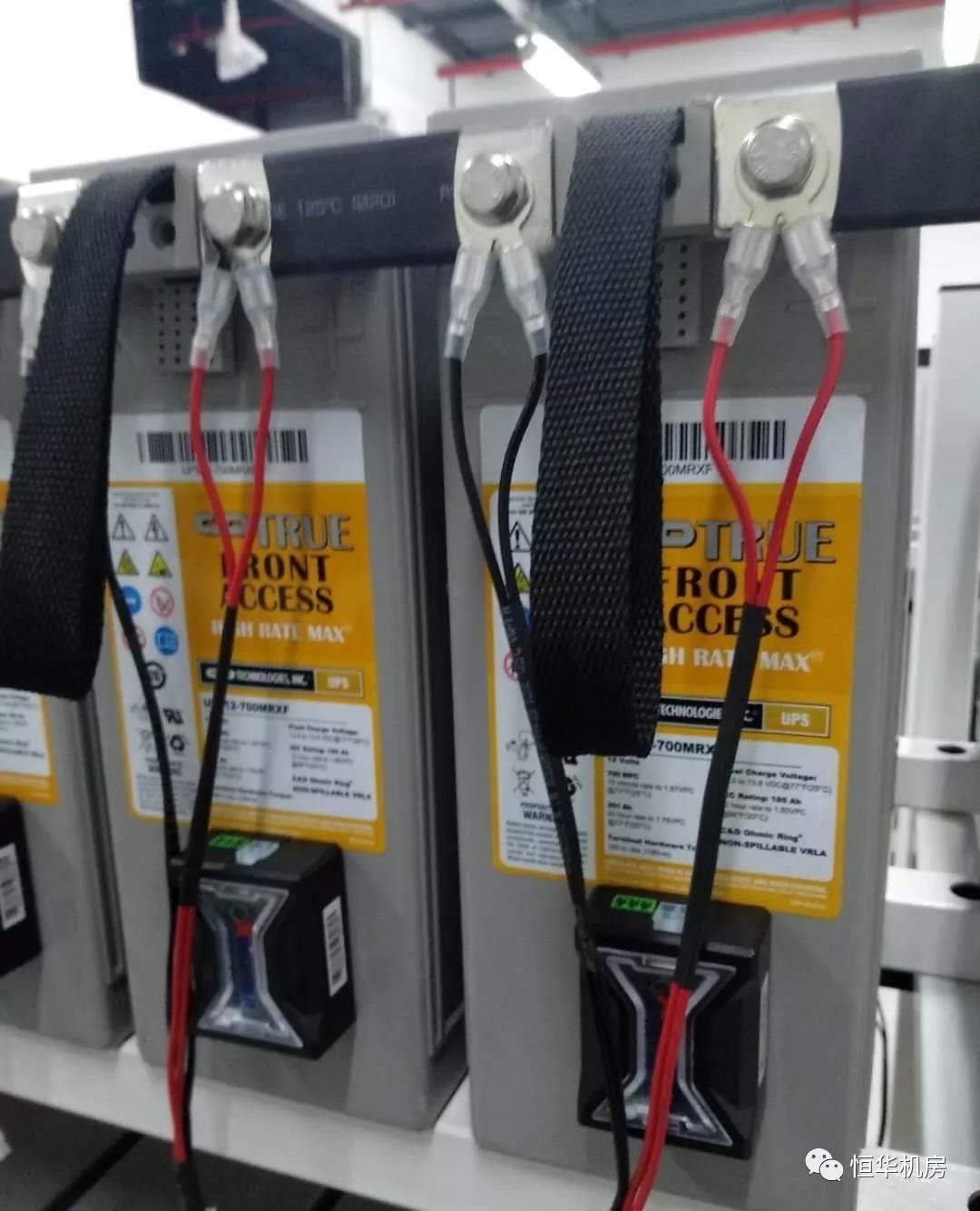

（蓄電池監測-1）

（蓄電池監測-2）

        4、項目實施成果
        針對本項目的建設特點及工作任務，項目組以“交付高品質工程”為目標，以“預控化管理”為先導，通過嚴格、精益的過程管理，規避了風險，提前一個月達到了送電檢測條件，并一次送電調試成功，取得了優異的項目管理實踐成果。
